Escrín de alambre de Johnson de acero inoxidable de ranura continua de alto flujo
Especificaciones del producto
| Atributo |
Valor |
| Nombre |
Pantalla de acero inoxidable de alto flujo |
| El material |
Acero inoxidable |
| Diámetro |
6-5/8" |
| Duración |
Las demás: |
| Tamaño de la ranura |
1.0 mm |
| El cable |
2.2*3,5 mm de alambre de vidrio |
| Varilla de apoyo |
Ø3,8 mm de alambre redondo |
| Conexión final |
Anillos soldados con bisel |
| Paquete |

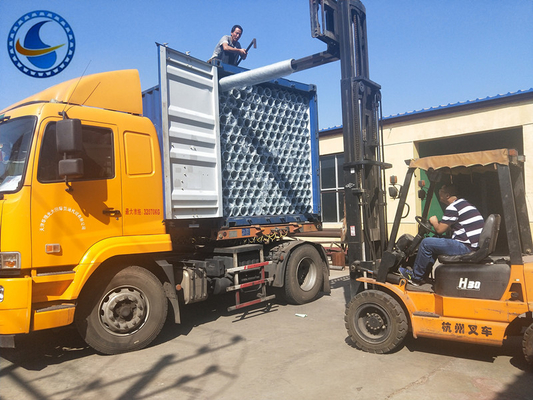

Contenedor |
| Utilización |
En el pozo de agua |
Descripción del producto
La pantalla de acero inoxidable de Hi-Flow, también conocida como pantalla Johnson o pantalla de pozo de agua, es una solución de filtración de primera calidad ampliamente utilizada en petróleo, gas,y aplicaciones de control de arena de pozo de aguaFabricada mediante un proceso de producción de soldadura completa con alambre trapezoidal especial enrollado en varillas de soporte circunferenciales, esta pantalla ofrece una durabilidad y un rendimiento excepcionales.
Con un diseño único de ranura de piedra angular que se ensancha hacia el lado interno de la pantalla, este producto ofrece un rendimiento superior anti-plagging y acción de autolimpieza.El ancho de ranura preciso está diseñado para ser aproximadamente el doble del tamaño de la arena de formación para una filtración óptima.
Especificaciones estándar
Variaciones de nombre:Pantalla de Johnson, Pantalla de alambre de agua, Pantalla de pozo de agua, Pantalla de envoltura de alambre, Pantalla de alambre de cuña, Pantalla de tubo, tubo de ranuras, Pantalla de heridas, filtro de pantalla de ranura continua, Pantalla de control de arena,Tubo de pantalla de alambre de cuñaEscrima de aceite.
Materiales disponibles:Acero inoxidable 304, 316L, Acero inoxidable no magnético, galvanizado con bajo contenido de carbono, 904L, acero dúplex, etc.
Rango de diámetro:Desde 29-1300 mm (tamas estándar disponibles)
Tamaños de ranura:Desde 0,1-100 mm (tamas comunes: 0,5 mm, 0,63 mm, 0,75 mm, 1,0 mm, 1,5 mm)
Duración estándar:Desde 100-6000 mm (normalmente 2,9 m y 5,8 m para el transporte en contenedores)
Cuadro de especificaciones técnicas
| Tamaños (pulgadas) |
OD (mm) |
En el caso de las máquinas de la categoría M1 |
Duración (m) |
Resistencia a la tracción |
Fuerza para el colapso |
El cable de enrollamiento (mm) |
Rod de apoyo |
| 3-1/2 |
88.9 |
1.0 |
2.9 |
> 22 años |
10.2 |
2.2 por 3.5 |
Ø3.8MM×22 NOS |
| 4-1/2 |
114.3 |
1.0 |
2.9 |
> 28 años |
11.5 |
2.2 por 3.5 |
Ø3.8MM×22 NOS |
| El 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 años |
12.8 |
2.2 por 3.5 |
Ø3.8MM×32 NOS |
| El 6-5/8 |
168.3 |
1.0 |
5.8 |
> 33 |
12.8 |
2.2 por 3.5 |
Ø3.8MM×32 NOS |
| El 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2 por 6.0 |
Ø6.0MM×32 NOS |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3 por 3.5 |
Ø3.8MM×48 NOS |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 años |
38.2 |
3.0 por 5.0 |
Ø4.0MM×48 NOS |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 años |
46 |
3.2 por 6.0 |
Ø5.0MM×48 NOS |
Características clave
- Área abierta alta:Optimizado para pozos de agua de alta calidad, pozos de petróleo y pozos de gas con características de flujo superiores.
- Eficiencia energética:La gran superficie abierta favorece la infiltración de las aguas subterráneas, reduciendo la caída del nivel del agua y ahorrando consumo de energía.
- Protección de la bomba:La velocidad de entrada de agua más lenta evita la intrusión de arena bajo presión, reduciendo la abrasión de la bomba.
- Vida útil del pozo:El flujo gradual de agua a través de la estructura de la pantalla prolonga significativamente la vida útil del pozo.

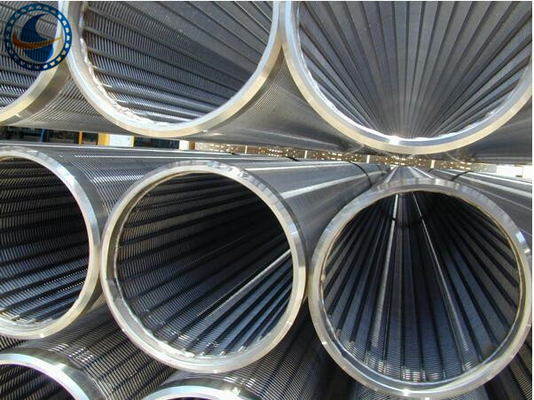

Imágenes del producto
