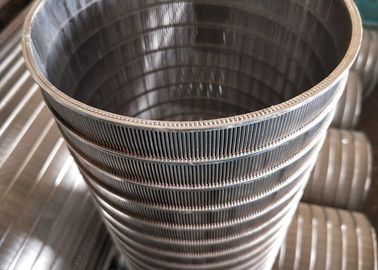

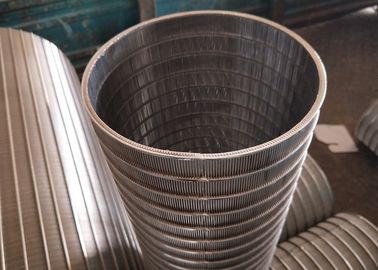

El tubo cilíndrico de la pantalla de alambre de la cuña de los Ss 304 soldó con autógena desde adentro al filtro exterior

Tubo filtrante de pantalla de Johnsons de la malla del filtro de pantalla de alambre de la cuña SS304 316L

Descripción:

La pantalla de alambre de la cuña es ampliamente utilizada en el mundo entero para los pozos del agua, del aceite y de gas, y es el tipo dominante de la pantalla usado en la industria del pozo de agua.
La pantalla inoxidable soldada con autógena del abrigo del alambre de acero se compone de barras y de alambre del perfil. La barra puede ser alambre redondo, alambre triangular del alambre o del trapezoide. El alambre del perfil es alambre triangular (alambre de forma de V). Este tipo de pantalla del abrigo del alambre tiene una estructura y una alta zona abierta, así como una dimensión exacta de la ranura. El alambre es atado a las barras soldando con autógena, produciendo las unidades de una sola pieza rígidas que tienen características de alta resistencia en los pesos mínimos. La abertura de la ranura para las pantallas es fabricada espaciando vueltas sucesivas del alambre externo para producir el tamaño deseado de la ranura. Todas las ranuras deben estar limpias y libres de rebabas y de cortes. Cada abertura de la ranura entre los alambres adyacentes es de forma de V, de la forma especial del alambre usada para formar la superficie de la pantalla.

parámetro

Gap (milímetro): 0,02, 0,025, 0,03, 0,04, 0,05, 0,06, 0,08, 0,10, 0,15, 0,2, 0,25, 0.30-35, se pueden también hacer según requisitos de cliente
Material: acero rociado, inoxidable galvanizado, plástico de acero de acero, con poco carbono con poco carbono (304, 316L, Hastelloy, etc.)
Longitud: 50m m--6000m m
Diámetro externo: 25m m--600m m
Forma de la conexión: conexión del surco o conexión roscada, cabeza directa del tubo o cabeza roscada del tubo
Especificaciones del alambre de la pantalla: convencionalmente 0.75*1.5m m, 1*2m m, 2*3m m, 2.3*3m m, 3*5m m
Costillas internas: DN25mm/12, DN33mm/8, DN37mm/8, DN40mm/10, DN60mm/12, etc.

Características de enrrollamiento:

1. El uso del alambre trapezoidal forma una abertura de forma de V entre los huecos de la pantalla de Schroder. Esta forma del diseño trabaja más eficientemente que otras formas de productos, asegurando la suavidad de la filtración del agua.
2. La bobina continua del alambre trapezoidal forma un hueco uniforme de alta densidad continuo en los alambres favorables dispuestos en un modelo circular, que asegura el área de apertura y no bloqueando de la pantalla de Schroeder, y evita la acumulación de alta densidad de sedimentos. Se garantizan la productividad y la vida extendida del filtro.
3. El alambre de enrrollamiento y todos los alambres favorables son conectados por la soldadura eléctrica, que es durable y tiene un ciclo de vida de trabajo más largo.
4. El arreglo longitudinal de los alambres de la ayuda y la forma continua de la ranura de la pantalla se diseñan según las necesidades reales, de modo que el producto tenga funcionamiento compresivo más alto.

Características y ventajas

1. Ranuras de forma de V — aberturas formadas como un “v” que se abre hacia el interior del pozo tiende a permitir las partículas que son justbarely más pequeñas que la anchura del paso de la ranura. En otras formas de aberturas, estas partículas conseguirían cogidas en el screenand lo estorban.
2. zona abierta muy grande — Este diseño da la ranura continua y por lo tanto la zona abierta para que el agua entre es más el timesthat de 2 de tubos ranurados convencionales de cualquier tamaño y abertura de la ranura. Esto permite que más agua entre en mucho poca pérdida del frictionalhead y la eficacia del pozo de tubo se mejora apreciable.

Especificaciones:

Tipo:

Desde adentro al exterior. Alambre, dentro; Barra de la ayuda, afuera.

1. El alambre es la longitud del tubo de la pantalla;

2. La barra de la ayuda es la longitud del tubo de la pantalla.

El corte transversal de la tira de la pantalla es trapezoidal, las ranuras en una parte más inferior es más ancho que el de la parte superior de la pantalla.

Características de la pantalla:

1. El producto se puede modificar para requisitos particulares con diversas especificaciones y materias primas (acero principalmente de acero y de carbono inoxidable) según las necesidades reales de clientes, para asegurar la inversión razonable y ahorrar costes de producción.
2. las juntas de la pantalla se pueden también hacer según diversas necesidades. El empaquetado se puede hacer según necesidades del cliente.
3. los productos de acero No-inoxidables se pueden proteger por el tratamiento de la galvanización. Aspecto hermoso y limpio.
4. filtración de alta precisión, calidad efluente, aplicables estables a la diversos calidad del agua cruda y requisitos del agua.
5. Este producto es ampliamente utilizado en el equipo de la central eléctrica, petróleo, industria farmacéutica y química, carbón, metalurgia, fabricación de papel, comida y bebida, producción de la cerveza, protección del medio ambiente y otras industrias filtrar y apoyar el tratamiento de aguas industrial tal como agua del maquillaje y agua condensada.
6. Las diversas propiedades ventajosas de este producto mejorar el ciclo del rendimiento laboral y del servicio del filtro, haciendo este producto a un líder en el equipo de la filtración del agua.
